Задание на вентиляцию начинается не с названия оборудования, а с описания помещений и происходящих в них процессов. Одинаковая площадь не означает одинаковую задачу: в одной зоне постоянно работают люди, в другой появляется влага или запах, а третья используется эпизодически.
Эта статья помогает заказчику собрать проверяемые исходные данные. Она не назначает расход воздуха, тип системы, оборудование, трассы или нормативные параметры. Их определяют ответственные специалисты по актуальной планировке, назначению здания, подтверждённым характеристикам и применимым требованиям.
Соберите карточку каждой зоны
Практический результат первого этапа — реестр помещений, связанный с одной версией плана. Для каждой комнаты или функциональной зоны укажите:
- назначение и ожидаемый сценарий использования;
- постоянное и пиковое присутствие людей, если оно известно;
- рабочие часы, сменность и периоды простоя;
- источники влаги, запахов, пыли, тепла или иных воздействий;
- оборудование, которое может влиять на воздушную среду;
- двери, проёмы и связь с соседними зонами;
- ограничения по шуму, размещению и обслуживанию;
- источник каждого сведения, дату и статус.
Если помещение пока обозначено условно, так и запишите. Предварительное назначение нельзя выдавать за утверждённый режим эксплуатации.
Разделите постоянные и эпизодические сценарии
Средняя численность скрывает важные различия. Переговорная может пустовать большую часть дня и кратковременно заполняться, душевая — использоваться после смены, а техническое помещение — работать по графику оборудования. Передавайте не одно число «людей в здании», а сценарии по зонам.
| Сценарий | Какие данные нужны | Что не следует решать самостоятельно |
|---|---|---|
| Постоянные рабочие места | численность, график, назначение комнат | расход воздуха и состав системы |
| Пиковое посещение | возможная загрузка, длительность и частота | оборудование «с запасом» без расчёта |
| Влажная или запаховая зона | процесс, периоды работы, связь с соседними комнатами | способ вытяжки и трассы |
| Помещение с оборудованием | паспортные данные и режим установки | допустимые параметры воздуха |
| Редко используемая зона | когда и кем она используется | отключение или отдельный режим системы |
Такой разбор не заменяет расчёт. Он показывает специалисту, какие режимы требуется рассмотреть и какие сведения ещё получить.
Зафиксируйте источники воздействий

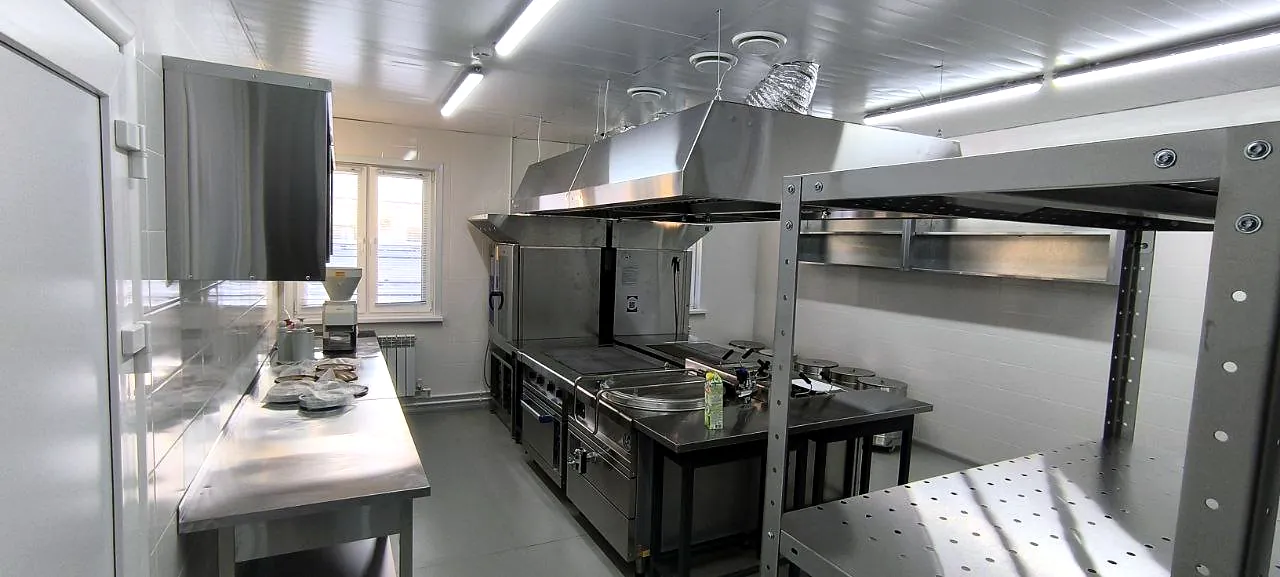

Фраз «есть кухня» или «будет оборудование» недостаточно. Уточните, что именно предполагается делать в помещении, когда происходит процесс и есть ли подтверждённые характеристики установки. Для санитарных и бытовых зон важны фактические сценарии пользования; для технологических — сведения от владельца процесса и документация оборудования.
Если модель ещё не выбрана, используйте статус НЕИЗВЕСТНО и укажите, кто предоставит данные. Не подставляйте типовое значение из другого проекта: оно может изменить задачу вентиляции, электроснабжения, отопления и компоновки.
Покажите связи между помещениями
Воздухообмен рассматривают не только внутри отдельной комнаты. Двери, коридоры, тамбуры, санитарные зоны и помещения с особыми процессами образуют связи, которые необходимо показать на плане. Если заказчику важно исключить перенос запаха, пыли или других воздействий между конкретными зонами, это следует записать как требование к результату, не назначая технический способ его достижения.
Отдельно отметьте наружные проёмы, часто открываемые двери и известные изменения планировки. Ответственный специалист оценит, как эти условия учитывать в решении.
Сверьте вентиляцию с отоплением и охлаждением
Планировка, режимы людей и оборудования должны быть одинаковыми во всех инженерных разделах. Изменение воздушного режима может затронуть тепловую задачу, а выбранное охлаждение не заменяет организованный воздухообмен. Поэтому исходные данные по отоплению и кондиционированию передают вместе с актуальной версией реестра помещений.
Заказчику не нужно самостоятельно сводить инженерные расчёты. Его задача — не допустить, чтобы разные специалисты работали по разным планам, численности или графикам.
Оставьте место и доступ для системы

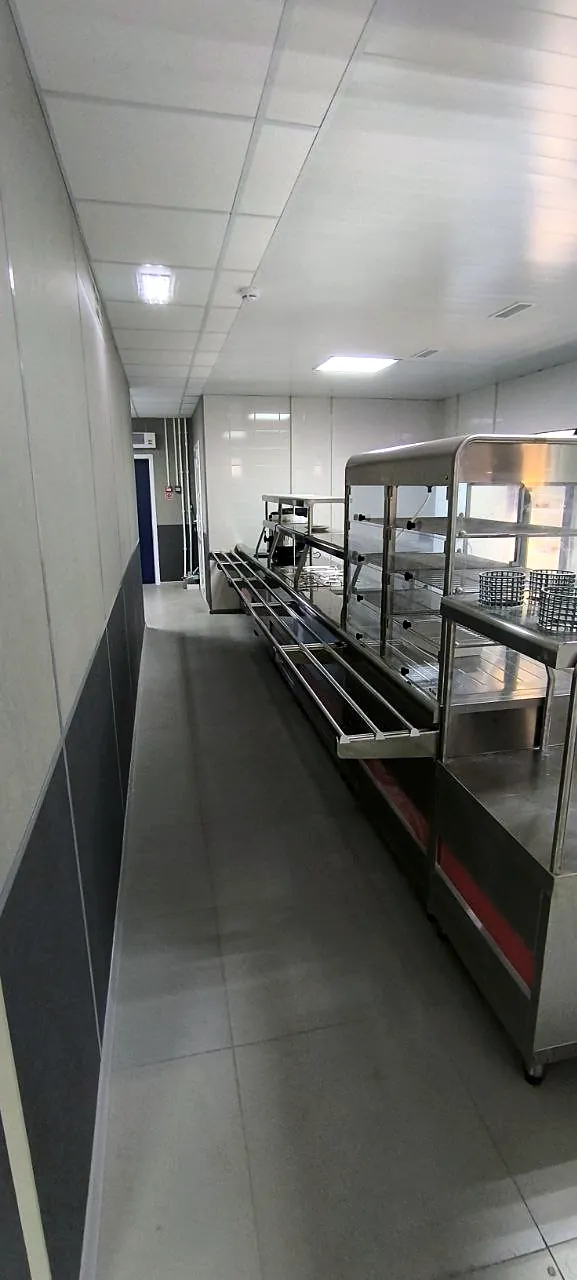

До фиксации планировки передайте ограничения по фасаду, кровле, потолочным и техническим зонам. Укажите участки, которые нельзя занимать, известные требования к внешнему виду, возможные места обслуживания и ограничения доступа после установки здания.
Размещение также сверяют с транспортным и монтажным сценарием. Элемент, который влияет на габарит или устанавливается на площадке, должен иметь понятную границу поставки и ответственного участника. Конкретную компоновку утверждают специалисты; статья не предлагает размещать оборудование по фотографии или свободному месту на эскизе.
Опишите управление и эксплуатацию
Зафиксируйте, кто пользуется зданием, кто будет управлять системой и кто её обслуживает. В исходных данных полезно указать рабочие периоды, доступный персоналу уровень управления, потребность в согласованной диспетчеризации и периоды длительного простоя.
Вместо требования «полностью автоматически» опишите ожидаемый сценарий: когда здание занято, что происходит вне смены, какие зоны используются независимо и кто реагирует на неисправность. Способ управления и состав автоматики выбирают после проработки.
Ведите статусы и версии
В реестре удобно разделять сведения на три статуса:
ПОДТВЕРЖДЕНО— есть актуальный документ или решение ответственного лица;ПРЕДВАРИТЕЛЬНО— значение используется для обсуждения и подлежит повторной проверке;НЕИЗВЕСТНО— указан владелец вопроса и момент получения данных.
При изменении планировки, численности, графика, назначения помещения или оборудования выпускайте новую версию карточки. Устная поправка без даты может остаться только у одного участника и не попасть в смежные разделы.
Условный пример без технического назначения
Допустим, в плане есть офис, санитарная зона и комната оборудования. Для офиса численность подтверждена, но график ещё предварительный. Для санитарной зоны известны точки использования, а пиковый режим не описан. Для оборудования есть наименование, но паспорт ожидается от поставщика.
Корректный результат — не выбрать вентилятор «на глаз», а выпустить перечень неизвестных: подтвердить график офиса, описать сценарий санитарной зоны, получить паспорт оборудования и после этого передать одну версию данных специалисту по вентиляции и смежным разделам.
Чек-лист перед передачей специалисту
- все помещения совпадают с актуальной планировкой;
- назначение каждой зоны указано либо отмечено как неизвестное;
- численность, пики и графики разделены;
- источники влаги, запахов, пыли и тепла перечислены;
- оборудование связано с паспортами или владельцами данных;
- связи между зонами и важные ограничения описаны;
- требования по размещению и обслуживанию переданы;
- версии отопления, охлаждения и электроснабжения не противоречат исходному плану;
- у каждого неизвестного есть ответственный и срок уточнения;
- итоговые расходы воздуха и оборудование не назначены без расчёта.
Что приложить к запросу
Передайте актуальную планировку, карточки помещений, графики, численность, перечень оборудования, известные ограничения по размещению и список неизвестных. Общие сведения о формате объекта доступны на странице модульных зданий для бизнеса, а файлы можно приложить через форму расчёта.
Первый результат по неполному пакету — вопросы и границы дальнейшей проработки, а не обещание конкретной системы, цены, срока или нормативного соответствия.
